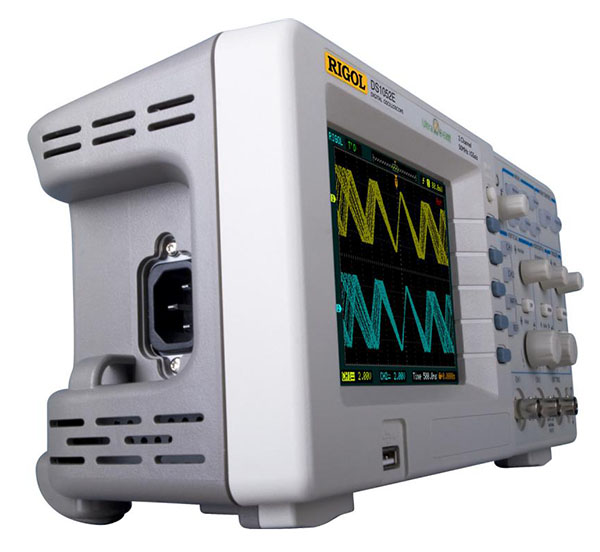

DS1052E -Rigol
DS1052E
Unidades Limitadas.
Contactanos a: contacto@tecel.cl
(562)23341332 / (562)23341492
DS1052E: Ancho de banda 50 MHz. 1 GSa/s de frecuencia de muestreo en tiempo real máximo, 10 GSa/s de muestreo equivalente. Capacidad de memoria 1Mpts .
Características
- 1 GSa/s de frecuencia de muestreo en tiempo real máximo
- Capacidad de memoria 1Mpts
- Ancho de banda 50 MHz
- Diseño ultra compacto : 303mm x 154mm x 133mm (WxHxD)
- 64 k TFT color LCD, visualización brillante de las formas de onda
- Funciones avanzadas del inicio: Edge, Video, Pulse Width, Slope, Alternate
- Sensitividad ajustable: efectivamente filtra el ruido y evita el inicio falso
- 20 mediciones automáticas
- Mediciones de cursor: Manual, Track y modo de mediciones automáticos
- 10 formas de ondas, 10 ajustes, almacenamiento de BMP y CSV
- Funciones matemáticas:+, -, x, FFT, Invert
- Filtro digital especial y grabador de formas de onda
- Incorporado contador de frecuencias
- Interface estándar: USB Device, USB Host, RS-232
- Configuración estándar: PassIFail test, efectivamente evita interferencias electromagnéticas
- Intarface multilingüe, sistema de ayuda
- Impresión directa a las impresoras compatibles con PictBridge por ía de USB Device interface
Datos Técnicos
| Modelo |
DS1102E
|
DS1052E
|
||
| Ancho de banda |
100 MHz
|
50 MHz
|
||
| Canales |
Canal doble + External Trigger
|
|||
| Frecuencia de muestreo en tiempo real |
1GS/s
|
|||
| Muestreo Equivalente |
25 GSa/s
|
10 GSa/s
|
||
| Capacidad de memoria |
Modo del canal
|
Frecuencia de muestreo
|
Memoria normal
|
Memoria larga
|
|
Canal singular
|
1 GS/s
|
16 kpts
|
N/A
|
|
|
Canal singular
|
500MS/s Or lower
|
16 kpts
|
1 Mpts
|
|
|
Canal doble
|
500MS/s Or lower
|
8 kpts
|
512 kpts
|
|
| Tiempo de aumento |
3.5ns
|
7ns
|
||
| Tiempo de exploración horizontal |
2 ns/div to 50 s/div
|
5 ns/div to 50 s/div
|
||
| Modos de inicio |
Edge, Video, Pulse Width, Slope, Alternative
|
|||
| Impedancia de entrada |
1 M? || 15 pF
|
|||
| Sensibilidad Vertical |
2 mV/div to 10 V/div
|
|||
| Resolución Vertical |
8 bits
|
|||
| Entradas |
DC, AC, tierra
|
|||
| Voltaje máximo de entrada |
400 V (DC + AC pico)
|
|||
| Roll Range |
500 ms/div to 50 s/div
|
|||
| Mediciones de Cursor |
Manual, track mediciones automáticas
|
|||
| Funciones matemáticas |
+, -, *, /
|
|||
| Almacenamiento |
USB Device, USB Host, RS-232, P/F Out (Isolated)
|
|||
| Pantalla |
5.6″TFT (64K, Color LCD), 320 x 234
|
|||
| Alimentación |
100 – 240 V / 50 VA Max
|
|||
| Peso | ||||
